Golden Triangle Group Ltd is professioneelnale PCB-fabricage voor snelle PCB-prototyping, PCB-massaproductie en PCB-assemblage, het kan high mix en low-volume productie ondersteunen in Shenzhen, China. Hier vindt u informatie over de specifieke materialen en de PCB-technologieën of producttypen die we momenteel produceren en ondersteunen, evenals enkele van de toleranties die we kunnen bereiken. op stijve printplaten, die zijn gebouwd met premium materialen en geavanceerde fabricageprocessen, wat zorgt voor uitstekende mechanische stabiliteit, thermische weerstand en elektrische geleidbaarheid - ideaal voor apparaten die structurele stijfheid en langdurige betrouwbaarheid vereisen. Standaard PCB-capaciteit: Beschrijving Capaciteit Aantal lagen 1-30L (HDI:1+n+1; 2+n+2, Anylayer HDI) Borddikte 0,2 mm - 5,0 mm Kopergewicht Binnenkant: 6oz, Buitenkant: 4oz Materiaal FR4 (Kingboard, Shengyi, ITEQ, PTFE, ROGERS, ARLON, ISOLA, TACONIC, Nelco) Metaalgebaseerde plaat, (Aluminium, Koperbasis) CEM-1, CEM-2 Aluminium+FR4, PTFE+FR4, Rogers+ FR4 Oppervlaktebehandeling HASL, HASL loodvrij, OSP, ENIG (1u”-8u”), Harde vergulde tot 50u”, Immersion zilver, Immersion Tin, Carbon Ink LF HASL (+gouden vinger), Immersion Gold + gouden vingers (hard goud), OSP + gouden vinger (hard goud), Immersion Tin + gouden vinger (hard goud) (Niet twee verschillende oppervlakteafwerkingen) Afmeting eindproduct Min: 5*5mm, Max: 1500*500mm Min. ruimte van boorgaten tot geleider 0,15 mm (

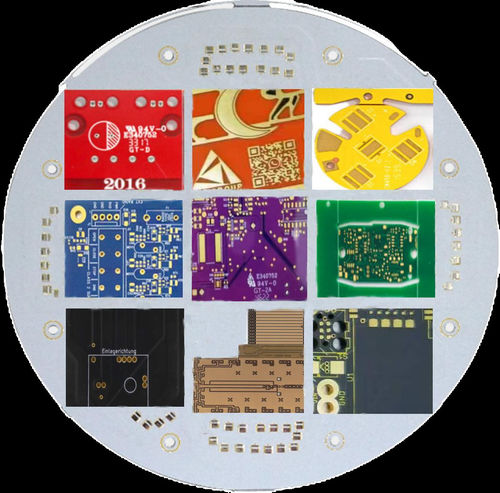

Golden Triangle Group Ltd. kan onderstaande verschillende soldeermaskerkleuren voor PCB aan onze klanten leveren. Groen, blauw, wit, rood, zwart, geel ORange, Paars, Bruin, Grijs, Transparante enzovoort.   Klanten kunnen hun voorkeur soldermasker kleur op hun producten te gebruiken.

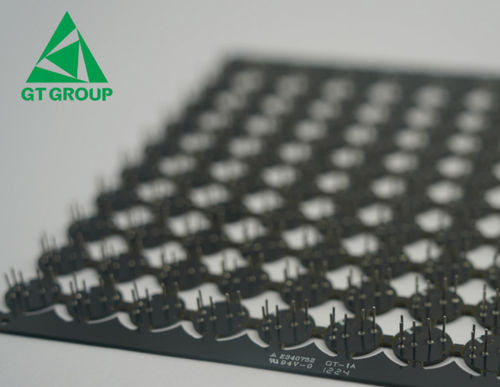

GT blijft printplaten leveren aan een van onze klanten.hardgoudbeplating 17’’endiepte-routingcontrolein de raad van bestuur van het centrum meer dan 2 jaar; Af en toe, op een officiële video technologische vergadering met de klant, GT toonde de klant een ander soort monster met een pin die op de PCB-platen werd geplaatst, wat GT een nieuwe kans en serieorders bracht.Pins aan de onderzijde!
