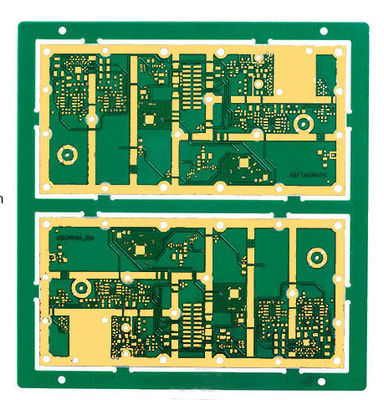

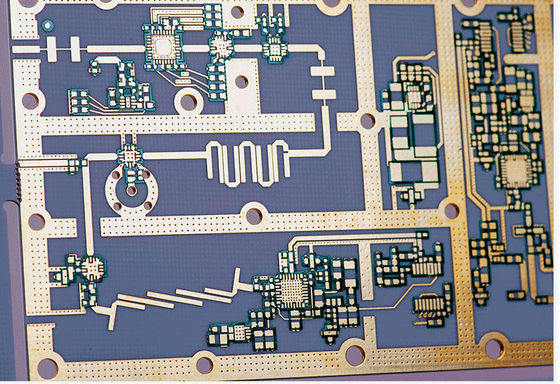

4 laag koperen stijve PCB's met hoge TG FR4 EING PCB's met een kopermunt voor telecommunicatie
  • 4 laag koperen stijve PCB's met hoge TG FR4 EING PCB's met een kopermunt voor telecommunicatie
  • 4 laag koperen stijve PCB's met hoge TG FR4 EING PCB's met een kopermunt voor telecommunicatie
  • 4 laag koperen stijve PCB's met hoge TG FR4 EING PCB's met een kopermunt voor telecommunicatie

4 laag koperen stijve PCB's met hoge TG FR4 EING PCB's met een kopermunt voor telecommunicatie

Plaats van herkomst China
Merknaam Customized
Certificering UL,ISO9001
Modelnummer de raad van koperpcb
Productdetails
Naam van het product:
Hoogwaardig koper circuit board
De laag:
4 laag
Materiaal:
FR4
dikte van het bord:
1.6mm
dikte van koper:
1/1/1/1OZ
oppervlaktebewerking:
Onderdompelingsgoud
Toepassing:
Telecommunicatie
Speciaal:
Burid-kopermunt
Pakket:
Vacuümverpakking
Hoogtepunt:

Rigiede PCB's van koper voor telecommunicatie

,

FR4 koperen stijve PCB's

,

Burid-munten met koperen stijf PCB

Betaling & het Verschepen Termijnen
Min. bestelaantal
Onderhandelbaar
Prijs
Negotiable
Verpakking Details
Vacuumpakket
Levertijd
Onderhandelbaar
Betalingscondities
T/T
Levering vermogen
1 m2 per 8 dagen
Productomschrijving

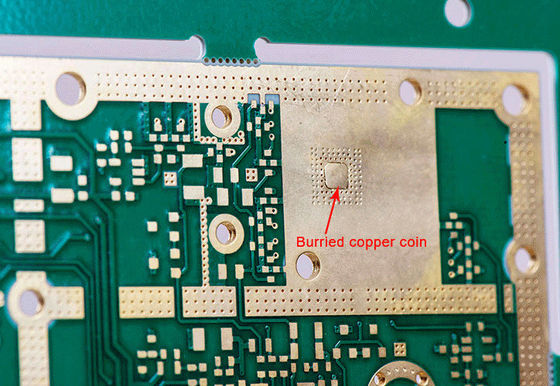

Begraven koper" in PCB-technologie:

"Gegraven koper" verwijst naar een specifiek type koperlaag in een PCB.

In de PCB-productie worden koperschichten meestal gebruikt voor het geleiden van elektrische signalen en het bieden van connectiviteit tussen componenten.Een standaard PCB-stapel bestaat uit afwisselende lagen koper en isolatiemateriaal, zoals epoxy van glasvezel.

In het geval van begraven koper worden één of meer extra koperschermen tussen de standaardkoperschermen toegevoegd.Deze extra koperen lagen zijn begraven in de circuits pcb stapel en zijn niet blootgesteld aan de buitenste lagen.

De begraven koperlagen kunnen voor verschillende doeleinden worden gebruikt, zoals elektriciteitsdistributie, grondvliegtuigen of signaalrouting.de PCB-ontwerper kan een betere controle op de impedantie bereiken, verminderen elektromagnetische interferentie (EMI) en verbeteren de signaalintegratie.

De begraven koperlagen worden typisch gecreëerd tijdens het pcb-bordfabricatieproces door meerdere koperbeklede panelen samen met de isolerende lagen ertussen te lamineeren.De koperschichten worden gegraveerd en gevormd om de gewenste circuitsporen en verbindingen te vormen.

Het is de moeite waard op te merken dat het implementeren van begraven koperlagen complexiteit en kosten toevoegt aan het PCB-productieproces.het wordt gewoonlijk gebruikt in PCB-ontwerpen met specifieke eisen voor hogesnelheidssignalen, gecontroleerde impedantie of EMI-overwegingen.
