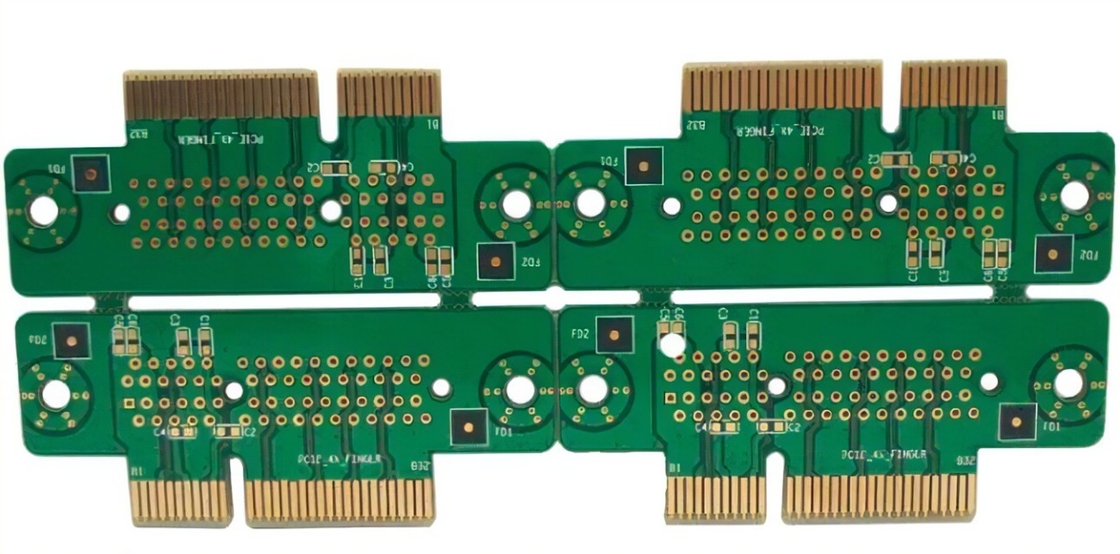

De met goud beklede PCB-plaat biedt een verbeterde geleidbaarheid, corrosiebestendigheid en duurzaamheid.Hun contacten of connectoren langs de rand van het PCB-bord dienen als interfacepunten voor aansluiting en koppeling met andere apparaten of componentenDe vergulding zorgt voor betrouwbare elektrische verbindingen, voorkomt oxidatie en corrosie en maakt herhaalde in- en verwijderingen mogelijk zonder afname van de prestaties.
Hoogdichtheidstoepassingen: het gebruik van een 4-lagig PCB maakt een hogere componentendichtheid en complexere schakelingen mogelijk in vergelijking met laagere laagtellingsplaten.Dit maakt het geschikt voor toepassingen die hogere functionaliteit vereisen binnen een compacte vormfactor, zoals mobiele apparaten, computerperifere apparaten en consumentenelektronica.
Signalintegritie en EMI-beheersing: de aanwezigheid van interne stroom- en grondvlakken in een vierlagig PCB helpt de signaalintegritie te verbeteren en elektromagnetische interferentie (EMI) te verminderen.De kracht- en grondvlakken zorgen voor lage impedantie paden, het beschermen van gevoelige signalen tegen lawaai en het verbeteren van de algemene prestaties en betrouwbaarheid van het circuit.
Designflexibiliteit: de meerdere lagen in een vierlagig PCB bieden flexibiliteit bij het routeren van signalen en het scheiden van verschillende soorten signalen, zoals analoge en digitale,of hoog- en laagsnelheidssignalenDit zorgt voor een betere signaalisolatie, vermindert het overspel en zorgt voor een efficiëntere plaatsing van componenten.
Voordelen van het goudplateren: Het goudplateren van de vingerafdrukken biedt verschillende voordelen, waaronder uitstekende geleidbaarheid, lage contactweerstand en weerstand tegen oxidatie en vlekken.Deze eigenschappen zijn gunstig voor toepassingen waarvoor betrouwbare en langdurige elektrische verbindingen nodig zijn, zoals geheugenmodules, uitbreidingskaarten of hoogfrequente connectoren.
