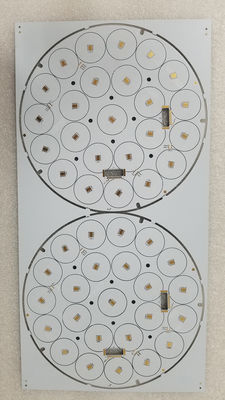

1L Aluminium circuit board 1OZ 1,6mm Wit soldeermask voor Smart LED Product

LED-aluminiumcircuitboards, ook wel bekend als LED-aluminium-PCB's of LED-MCPCB's (Metal Core Printed Circuit Boards), zijn gespecialiseerde circuitboards die zijn ontworpen voor LED-toepassingen.Ze hebben een unieke constructie die een efficiënte warmteafvoer mogelijk maakt, wat cruciaal is voor de LED-prestaties en de levensduur.

Hieronder volgen enkele aspecten van LED-aluminiumcircuit board technologie:

Metalen kern: LED-aluminium-PCB's hebben een metalen kern, meestal gemaakt van aluminium of koper, in plaats van het traditionele FR4-glasvezelmateriaal dat in standaard-PCB's wordt gebruikt.De metalen kern die een uitstekende thermische geleidbaarheid biedt om de warmte van de LED's te verdrijven.

Warmteafvoer: LED's produceren warmte tijdens het gebruik en overmatige warmte kan hun prestaties en levensduur verminderen.LED-aluminium-PCB's zijn ontworpen om warmte efficiënt van de LED-componenten af te brengen en te verdelen over de metalen kernDit helpt de LED's koel te houden en zorgt voor een optimale werking.

Warmtegeleidbaarheid: Aluminium en koper worden vaak gebruikt in LED-aluminium-PCB's, hebben een hoge warmtegeleidbaarheid.het voorkomen van oververhitting en ervoor zorgen dat de LED's binnen hun gespecificeerde temperatuurbereik werken.

Dielektrische laag: LED-aluminium-PCB's hebben een dielektrische laagepoxyharsDeze laag isoleert de metalen kern elektrisch van de kopersporen.het voorkomen van kortsluitingen en het goed functioneren van het circuit.

Montage van LED's: LED-aluminium-PCB's zijn ontworpen met specifieke patronen van kopersporen om het monteren van LED's rechtstreeks op het oppervlak van het bord te vergemakkelijken.De LED-chips worden doorgaans gesoldeerd met thermische kleefstoffen op de koperen pads op het PCB.

Aanpassing: LED-aluminium-PCB's kunnen worden aangepast aan de specifieke vereisten van LED-toepassingen.en de thermische geleidbaarheid van de metalen kern kunnen allemaal worden afgestemd op de specifieke LED-ontwerp en thermische management behoeften.

LED-aluminiumcircuitboards worden veel gebruikt in verschillende LED-verlichtingstoepassingen, zoals automotive verlichting, straatverlichting, architecturale verlichting en high-power LED-modules.Door de warmte efficiënt te verdrijven, LED-aluminium-PCB's helpen de LED-prestaties te behouden, de betrouwbaarheid te verbeteren en de levensduur van LED-verlichtingssystemen te verlengen.
