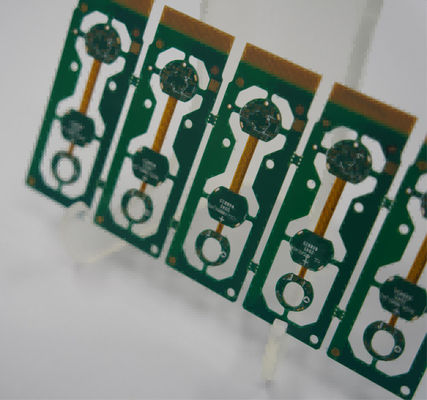

Rigid flex circuit boards FR4 en Polymide met gouden vingerconnector voor consumententoepassingen

Rigid flex printed circuit board (PCB) is een geavanceerde oplossing voor printplaten die de stijfheid van conventionele PCB's combineert met de flexibiliteit van flexibele circuits.Dit ontwerp maakt de naadloze integratie van starre en flexibele componenten in een enkel PCB mogelijk, waardoor compacte en sterk geïntegreerde elektronische assemblages mogelijk zijn.

Belangrijkste kenmerken:

Multi-Layer Design: de Rigid-Flex PCB heeft meestal maximaal 4 of meer lagen en biedt voldoende routingruimte en interconnectie mogelijkheden.

Rigid-flex structuur: het bord bestaat uit zowel stijve als flexibele secties, waarbij de flexibele delen het PCB in staat stellen te buigen, te buigen en zich aan te passen aan complexe ruimtelijke indelingen,terwijl de stijve delen zorgen voor de algehele structurele integriteit.

Materiaalselectie: De flexibele secties maken gebruik van hoogwaardige materialen van DuPont, die uitstekende mechanische eigenschappen, betrouwbaarheid en aanpassingsvermogen bieden.De stijve onderdelen zijn vervaardigd met FR4 TG170 substraatmaterialen, die uitstekende thermische en elektrische eigenschappen hebben.

Dimensionele flexibiliteit: het Rigid-Flex-ontwerp maakt het PCB mogelijk om gebogen, gevouwen of gevormd te worden om binnen beperkte ruimtes of complexe omhulsels te passen, waardoor het geschikt is voor een breed scala aan toepassingen.

Interconnectiviteit: de naadloze overgang tussen de stijve en flexibele PCB-onderdelen zorgt voor een efficiënte signaaloverdracht en stroomverdeling in de hele PCB-assemblage.

Betrouwbaarheid: de combinatie van polymide-materialen en FR4 TG170 garandeert de duurzaamheid en betrouwbare prestaties van het PCB, zelfs in moeilijke werkomgevingen.

Verscheidenheid in ontwerp: het multilayer rigide-flex PCB-ontwerp maakt het mogelijk om een verscheidenheid aan apparaten, connectoren en gespecialiseerde modules op het oppervlak te integreren,Het biedt grote ontwerpmogelijkheden voor complexe elektronische systemen.

Miniaturisatie: De Rigid-Flex-constructie maakt compacte en ruimtezuinige schakelingen mogelijk, wat bijdraagt aan de miniaturisatie en het lichtgewicht van elektronische apparaten.

Brede toepassingen: het Rigid-Flex PCB wordt op grote schaal gebruikt in verschillende industrieën, waaronder ruimtevaart, defensie, telecommunicatie, medische elektronica en consumentenelektronica.

Kortom, de Rigid-Flex PCB biedt met zijn innovatieve structuur, hoogwaardige materialen en uitzonderlijke betrouwbaarheid een ideale integratieoplossing voor complexe elektronische systemen.
