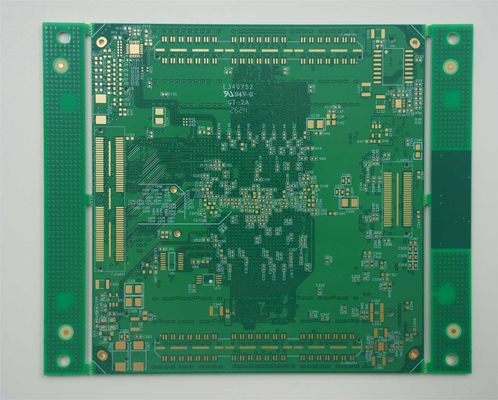

16 laag HDI Printed Circuit Board High TG Blind Holes EING En Hars Plugging Technologie

HDI multilayer pcb (High-Density Interconnect Printed Circuit Board) is een soort printplaat die bekend staat om zijn geavanceerde functies en mogelijkheden.Het biedt verschillende onderscheidende productkenmerken, met inbegrip van een meerlagige structuur, ingebouwde via's en cruciale controlepunten in het productieproces.

Meerlaagse structuur: HDI-PCB's zijn ontworpen met meerdere lagen geleidende sporen en isolatiematerialen die op elkaar zijn gestapeld.Deze meerlagige structuur maakt een hogere dichtheid van interconnecties mogelijkDe lagen zijn met behulp van vias verbonden, die verticale verbindingen tussen verschillende lagen bieden.

Begraven via's: HDI-PCB's maken gebruik van begraven via's, via's die zich bevinden tussen de binnenste lagen van het bord.het geven van een meer gestroomlijnd uiterlijk aan het PCBBegraven via's helpen ruimte te besparen op het oppervlak van het bord en verbeteren de elektrische prestaties door signaalinterferentie en -impedantie te verminderen.

Gecontroleerde impedantie: HDI-PCB's vereisen een nauwkeurige controle van de impedantie om de signaalintegrititeit te waarborgen en het verlies tot een minimum te beperken.Het productieproces omvat zorgvuldige impedantieberekeningen en impedantiebeheertechnieken om consistent signaalkenmerken in het hele bord te behoudenDit is van cruciaal belang, vooral voor toepassingen met hoge snelheid en hoge frequentie die een betrouwbare signaaloverdracht vereisen.

Microvia-technologie: HDI-PCB's maken gebruik van microvia's, die via's met een kleine diameter met een hoge beeldverhouding zijn.een nauwere plaatsing van onderdelen en fijnere routetraces mogelijk makenMicrovia-technologie zorgt voor een verhoogde circuitsdichtheid en miniaturisatie, waardoor HDI-PCB's geschikt zijn voor compacte elektronische apparaten zoals smartphones, tablets en wearables.

Laserboren: Het productieproces van HDI-PCB's omvat vaak laserboren, wat een nauwkeurige gatplaatsing en kleinere afmetingen biedt.Door laserboren kunnen microvia met een zeer fijne diameter worden gemaaktDeze technologie zorgt voor de nauwkeurigheid en betrouwbaarheid van de interconnecties van het bord.

Sequentiële laminatie: HDI-PCB's maken vaak gebruik van sequentiële laminatietechnieken.Door sequentiële lamina­tie kan de totale dikte van het bord beter worden gecontroleerd en wordt een betrouwbare registratie van de binnenste lagen gewaarborgd., die bijdraagt tot de structurele integriteit van het bestuur.

Strenge fabricagetoxisten: de productie van HDI-PCB's vereist strenge fabricagetoxisten om het gewenste precisieniveau te bereiken.Critische controlepunten in het productieproces omvatten etsenDeze controlepunten zorgen voor een nauwkeurige vorming van de circuits en de via's,de functionaliteit en betrouwbaarheid van het bestuur te handhaven;.

Kortom, HDI-PCB's bieden een meerlagige structuur, ingebouwde via's en cruciale controlepunten in het productieproces.gereguleerde impedantie, en betrouwbare signaaloverdracht, waardoor HDI-PCB's goed geschikt zijn voor geavanceerde elektronische apparaten.
