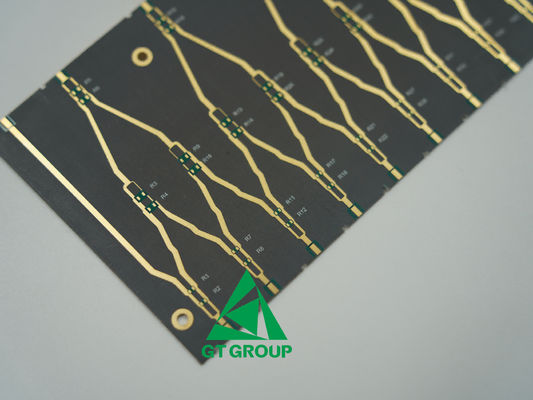

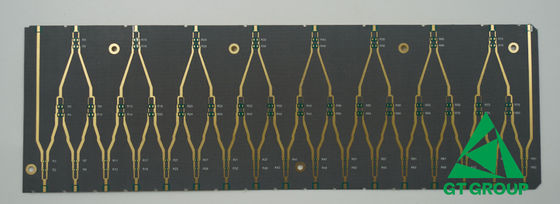

Hoogfrequente pcb prototype 2 laag met FR4 BM255 0,51 mm Groen Soldmermask

Productparameters:

Hoogfrequente PCB's zijn cruciale componenten in moderne elektronica, ontworpen om te werken bij frequenties die doorgaans variëren van 500 MHz tot enkele GHz en verder.Hier zijn enkele belangrijke kenmerken van hoogfrequente PCB's:

1. Dielektrische constante (Dk) en dissipatiefactor (Df): Hoogfrequente PCB's vereisen materialen met een lage en stabiele dielectrische constante om de vertraging van de signaalverspreiding te minimaliseren en de impedantiebeheersing te behouden.Ze hebben ook een lage dissipatiefactor nodig om signaalverlies te verminderen.

2. Coëfficiënt van thermische uitbreiding (CTE): Voor hoogfrequente PCB's is het essentieel om de CTE van verschillende materialen te matchen om stress en mogelijke storingen te voorkomen, vooral tijdens de thermische cyclus.

3. Warmtegeleidbaarheid: Hoogfrequente schakelingen genereren vaak aanzienlijke warmte, waardoor het thermisch beheer een cruciale overweging is.die van invloed zijn op de algehele betrouwbaarheid van het systeem en de vermogenskapaciteit.

4. Vochtopname: De neiging van een materiaal om vocht te absorberen kan zijn elektrische eigenschappen aanzienlijk beïnvloeden, vooral bij hoge frequenties.Materialen met een lage vochtopname worden de voorkeur gegeven om de dimensionale stabiliteit en betrouwbaarheid op lange termijn te behouden

5. Dimensionale stabiliteit: Dit verwijst naar het vermogen van een materiaal om zijn vorm en grootte onder verschillende omgevingsomstandigheden te behouden, waardoor een consistente elektrische prestatie wordt gewaarborgd en de productieopbrengst wordt beïnvloed.

6. Signalintegriteit: PCB's met hoge frequentie zijn ontworpen om de signaalintegriteit bij hoge frequenties te behouden, waardoor signaalvervorming en -verlies tot een minimum worden beperkt.Dit wordt bereikt door het gebruik van materialen met een laag dielectriciteitsverlies en een zorgvuldig ontwerp.

7. Materialen met een laag dielectriciteitsverlies: Materialen zoals Rogers en PTFE (Teflon PCB) worden gebruikt in HF-PCB's vanwege hun lage dissipatiefactor en lage dielectrische constante, die het signaalverlies verminderen en de prestaties van het apparaat verbeteren.

8. Efficiënt warmtebeheer: HF-PCB's moeten hittebestendig zijn en gebruikmaken van thermische via's, warmtezuigers en betere substraatmaterialen om de hitte effectief te beheersen en een langdurige prestatie te garanderen.

9. Impedantiebeheersing: PCB's met hoge frequentie hebben vaak gecontroleerde impedantiespuren en precieze impedantieafsluitingen om een optimale signaaloverdracht te garanderen en reflecties te minimaliseren.

10. Constructie en plaatsing van onderdelen: De indeling en routing van traces, evenals de strategische plaatsing van componenten, zijn van cruciaal belang om degradatie en interferentie van het signaal te voorkomen.Op het oppervlak gemonteerde componenten worden vaak gebruikt om de loodinductiviteit en -capaciteit te verminderen.

11. Aarding en afscherming: Er worden passende aardingstechnieken toegepast om elektromagnetische interferentie (EMI) te verminderen en de signaalstabiliteit te behouden.Hoogfrequente circuits zijn vaak afgeschermd tegen invloeden van buitenaf en bevatten elektromagnetische straling.

Deze kenmerken maken hoogfrequente PCB's essentieel voor toepassingen die een efficiënte transmissie en ontvangst van hoogfrequente signalen vereisen, zoals draadloze communicatiesystemen,radarsystemen, microgolfapparaten en hogesnelheidsdigitale schakelingen.
