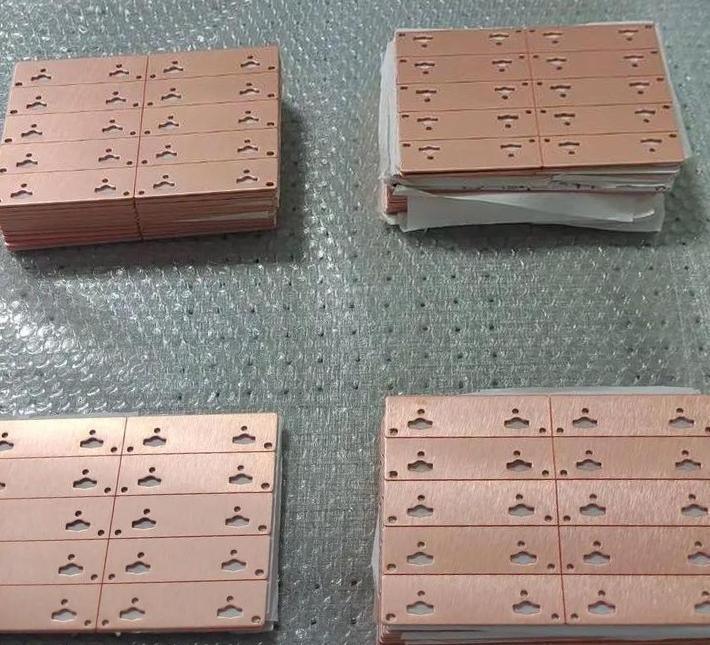

Op maat gemaakte koperen PCB-platen van 1,6 mm voor toepassingen met hoge prestaties

Brand Name:	Customized
MOQ:	1 paneel
Prijs:	Onderhandelbaar
Payment Terms:	T/T

Detail Information

Productomschrijving

Detail Information

Certificering:

ISO9001, TS16949, ISO14001,

Dikte:

1,6 mm

OppervlakteafwerkingRing:

LF HAL

Speciaal:

Koperen basismateriaal

Toepassingen:

Industrieel, macht

Producttype:

PCB van de koperbasis

Verpakking Details:

Vacuümpakket

Markeren:

Op maat gemaakte koperen pcb-platen 1

6 mm

Hoogwaardige koperen PCB's

Productomschrijving

Technische parameters van het product:

Productsoort	PCB-platen op koperbasis
Toepassingen	Industrie, Energie
Afwerking van het oppervlak	LF HAL
Dikte	1.6mm

Het verschil tussen koperen PCB's en normale PCB's:

Kenmerken	PCB's op basis van koper (MCPCB)	Normale FR4-PCB's
Kernmateriaal	solidemet een gewicht van niet meer dan 10 kgplaat/kern.	FR4(Glasvezel geweven stof en epoxyhars).
Primair voordeel	Thermisch beheer(Heat Dissipatie).	Kosteneffectiviteiten flexibiliteit van het ontwerp.
Warmtegeleidbaarheid $mathbf{W/mcdot K}$	Uitstekend.Tot400 W/m·K(Pure Copper).	Arme:Typisch0.3 tot en met 0,4 W/m·K(Epoxyhars).
Huidige behandeling	Heel hoog.De dikke koperen basis kan ook worden gebruikt als grond-/vermogensvlak of warmtezuiger.	Beperkt.Vertrouwt op de dikte van de koperen sporen (meestal 1-2 oz).
Mechanische sterkte	Hoge stijfheid.De metalen kern biedt uitstekende duurzaamheid en weerstand tegen vervorming/vibratie.	Gematigd.Voldoende voor de meeste consumentenelektronica, maar minder robuust.
Coëfficiënt van thermische uitbreiding (CTE)	Lagere en betere overeenkomstennaar de koperen stroombanden.	Hoger(vooral in de Z-as), wat leidt tot thermische spanning en potentiële PTH/via-storing tijdens temperatuurcyclussen.
Flexibiliteit van het ontwerp	Beperkt aantal lagen(meestal eenzijdig of dubbelzijdig) vanwege de vaste metalen kern.	- Uitstekend.Ondersteunt complexe,meerlagigontwerpen (4, 6, 8+ lagen) voor routing met een hoge dichtheid.
Kosten	Hoger.Koper is een duur materiaal en de verwerking is gespecialiseerd.	Het is laag.Kosteneffectief en breed beschikbaar voor massaproductie.
Typische toepassingen	High-power LED's, motorcontrollers, stroomvoorzieningen, automotive elektronica en high-frequency communicatie modules.	Consumentenelektronica (smartphones, computers), apparaten met een laag tot midden vermogen en complexe digitale circuits.
