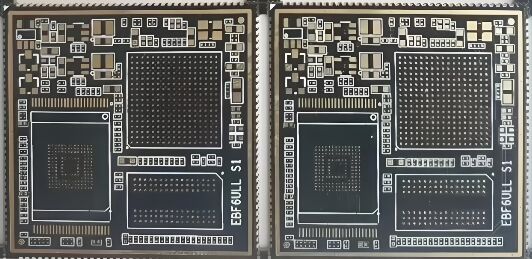

HDI printplaat met een koperen dikte van 1OZ die een superieure elektrische geleidbaarheid garandeert

HDI printplaat met een koperen dikte van 1OZ die een superieure elektrische geleidbaarheid garandeert

Brand Name: Customized
MOQ: 1 paneel
Prijs: Onderhandelbaar
Payment Terms: T/T
Detail Information
Place of Origin:
China
Certificering:
ISO9001,ISO13485, TS16949
Producttype:
6 laag Hdi Pcb
Basismateriaal:
FR4/ROGERS/Aluminium/Hoge TG/Midden TG
Minimale brug met soldeermasker:
0,08 mm
Cu -dikte:
1 oz
Testen:
AOI-test
Soldermasker:
Zwart Solder Mask
Impedantiebeheersing:
± 10%
technologie:
Blinde gaten, harspluggen
Verpakking Details:
Vacuümpakket
Markeren:

HDI-PCB's met 1 OZ koper

,

Hoge dichtheid interconnect PCB

,

HDI-circuit board superieure geleidbaarheid

Productomschrijving

Productbeschrijving:



Over Blind hole en Burid hole

Wanneer de PCB-ruimte beperkt is of het door-gatontwerp beperkt is, kunnen blinde en begraven vias een effectieve oplossing bieden.

Blind en begraven via technologie is cruciaal voor het verpakken van meer functionaliteit in compacte lay-outs.meer oppervlakte wordt vrijgemaakt voor de plaatsing van onderdelen.

Deze via's worden gebruikt om PCB-lagen te verbinden waar de ruimte zeer beperkt is.aan de andere kant, verbindt twee of meer binnenste lagen en bereikt geen van de buitenste lagen.

De belangrijkste voordelen zijn:

  • Voldoen aan de dichtheidseisen voor sporen en pads zonder extra lagen toe te voegen of het formaat van het bord te vergroten
  • Vermindering van de PCB-verhouding

Een blinde via is een kopergeplatte opening die precies één buitenste laag verbindt met één of meer binnenste lagen en niet het hele bord doordringt.blinde vias worden gespecificeerd in een afzonderlijk boorbestand.HDI printplaat met een koperen dikte van 1OZ die een superieure elektrische geleidbaarheid garandeert 0
