HDI PCB PCB Prototype Massaproductie Minimum Lijnruimte 0.075mm High Density Interconnect Printplaat Services

MOQ:	1 paneel
Prijs:	Onderhandelbaar
Payment Terms:	T/T

Detail Information

Productomschrijving

Detail Information

Place of Origin:

China

Certificering:

ISO9001, ISO13485,TS16949

Producttype:

8 laag HDI-PCB

Materiaal:

FR4 High TG S1000-2M

Cu -dikte:

1 oz

Soldermasker:

Zwart Solder Mask

Servicetype:

PCB-prototype/massaproductie

Testen:

AOI-test

Impedantiebeheersing:

± 10%

Minimale brug met soldeermasker:

0,08 mm

Verpakking Details:

Vacumm verpakking

Markeren:

HDI PCB prototype services

high density interconnect printplaat

PCB massaproductie 0.075mm

Productomschrijving

Productbeschrijving:

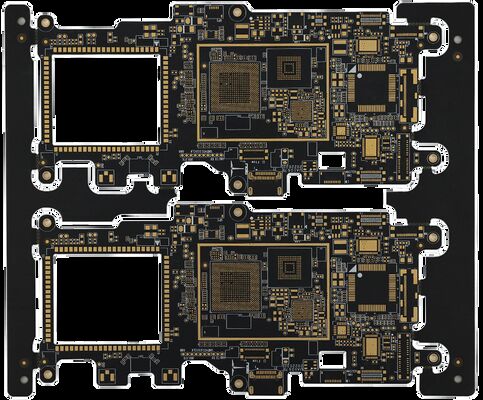

Productsoort	8 laag HDI printplaat
Materiaal	FR4 Hoge TG 1,6 mm
Dikte van koper	1/H/H/H/H/H/H/H/1 oz
Afwerking van het oppervlak	EING
Technologie	Blinde gaten en harsverstoppen
Soldermasker	Zwart
Lijnbreedte/ruimte	0.1 mm

Waarom Blind Via gat in HDI PCB

Microvias en gestapelde microvias kunnen worden ontworpen in High Density Interconnect-circuitboards, ook wel HDI-PCB's genoemd, om complexe interconnecties in geavanceerde ontwerpen mogelijk te maken.

Microvias,gestapelde microvias en via-in-pad ontwerp laten miniaturisatie voor hogere functionaliteit in minder ruimte en kan grote pin-count chips zoals die gebruikt in mobiele telefoons en tabletsMicrovia's zullen helpen het aantal lagen in printplaten te verminderen en tegelijkertijd een hogere routingdichtheid mogelijk maken en de noodzaak van via's elimineren.

De toenemende vraag van consumenten naar meer functionaliteit in compacte en draagbare elektronische apparaten, waaronder PDA's, mobiele telefoons en AI-producten, drijft de industrie naar kleinere functiegroottes.fijnere procesgeometrieënVoor ingenieurs die aan deze veranderende behoeften voldoen, is de invoering van high-density interconnect (HDI) -technologie essentieel geworden.

HDI-PCB-technologie maakt het mogelijk om circuitschriften met door-gat, blinde of begraven vias te produceren zonder afhankelijk te zijn van conventionele mechanische boormethoden.Gebruikers moeten deze technologie van de volgende generatie niet alleen evalueren en toepassen., maar begrijpen ook de beperkingen op gebieden zoals laagstapelontwerp, via en microvia-vorming, haalbare functiegroottes,en de belangrijkste verschillen tussen HDI en conventionele printplaattechnologieën.
